GfG固定式控制系统

GfG品牌介绍

德国GfG是一家致力于气体检测和产品解决方案的制造商，具有60多年历史。

有很多危险是人类感官无法察觉的，比如：毒性气体、缺氧环境、可燃性气体和蒸气，这些危险源在很多行业都会对生命和工厂安全造成严重的威胁，GfG气体分析产品可以用来实现保护人员、系统和环境的安全。

GfG 拥有广泛的便携式气体检测仪和固定式气体监测系统，能检测O₂、CO、CO₂、 SO₂、H₂、H₂S、NH₃、NO、NO₂、HCL、CL₂、CH₄、C₂H₄O、C₆H₆、C₃H₈、C₂H₄、 COCL₂、PH₃等易燃、有毒气体和氧气，为许多应用和行业提供不同的产品。

固定式气体监测系统是模块化系统，可根据客户的要求进行定制化设计，适用于区域监测。无论您的监测区域简单或是复杂，是只有一个还是有多个检测点，也无论您是需要创建一个全新的系统，还是需要把解决方案整合到已有的基础设施中，我们都会为您出具合适的方案。

GfG固定式气体分析仪特点

1、GfG气体监测系统是模块化产品，易扩展，可在多个测试点同时监测多种气体；

2、GfG气体检测系统的控制器和变送器配置灵活，能根据客户要求进行定制化设计；

3、GfG固定式气体监测系统能测量H₂、H₂S、CO、NO₂、CH₄、O₂、NO等多种易燃、有毒气体和氧气；

4、GfG固定式气体监测系统安全性好，可靠性高，能工作在防爆区和非防爆区。

GfG固定式气体分析仪应用

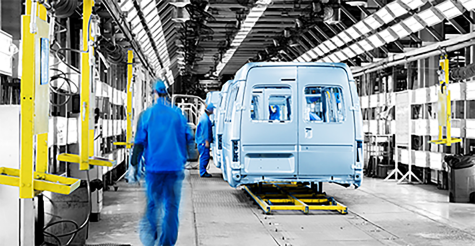

汽车制造

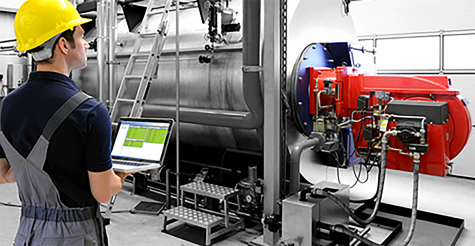

锅炉房

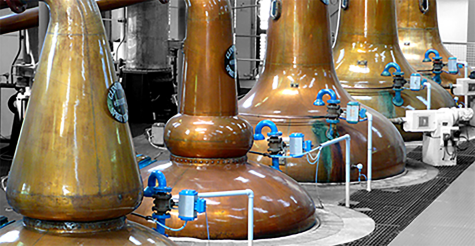

酿酒厂
制冷行业

地下停车场

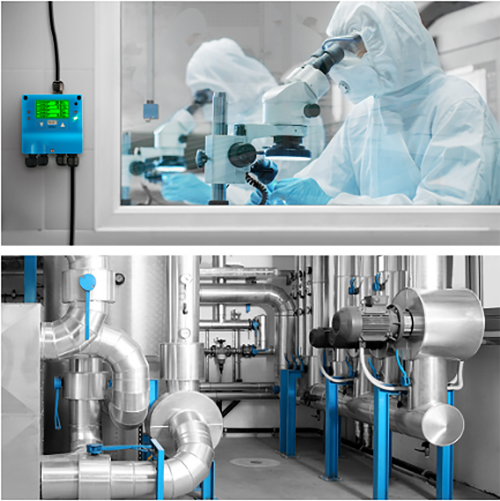

实验室

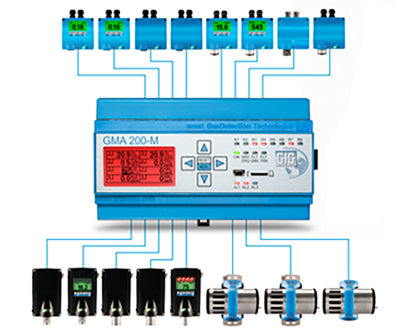

GfG固定式气体检测系统组成

GfG气体检测系统是由控制器、继电器和不同变送器组合而成，控制器和变送器的种类有多种，可根据您要检测的气体类型进行选择。

1、控制器

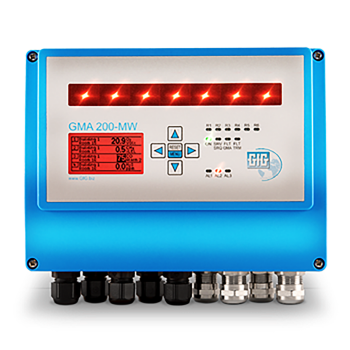

GMA200-MW4控制器
1、GfG控制器适用于所有 GfG 变送器；
2、监控1至 16 个测量点；
3、6 个集成继电器，用于安全概念、故障信息和维护；
4、0.2-1 毫安、4-20 毫安或 RS-485 （Modbus）；
5、彩色背光 2.2 英寸显示屏；
6、13 个彩色状态指示灯；
7、视觉和声音报警；
8、墙壁安装外壳（IP65）。

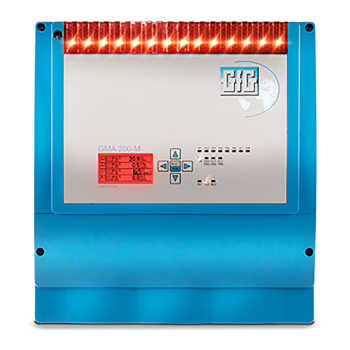

GMA200-MW16
1、GfG控制器适用于所有 GfG 变送器；
2、监控1至 16 个测量点；
3、6 个集成继电器，用于安全概念、故障信息和维护；
4、0.2-1 毫安、4-20 毫安或 RS-485 （Modbus）；
5、彩色背光 2.2 英寸显示屏；
6、13 个彩色状态指示灯；
7、视觉和声音报警；
8、墙壁安装外壳（IP65）。

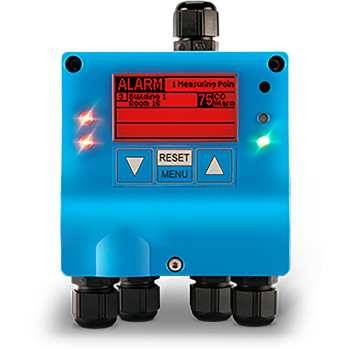

GMA22-M控制器
1、适用于任何 GfG 变送器；
2、监控1到4个测量点；
3、4 个用于安全概念的集成继电器；
4、4-20 mA（支持 ACDC）或 RS-485 (Modbus)；
5、彩色背光 2.2" 显示屏；
6、四个彩色状态 LED；
7、视觉和听觉警报；
8、用于壁挂式安装的紧凑型外壳 (IP64)。

GMA200-MT6控制器
1、适用于所有 GfG 变送器;
2、监控1至16个测量点，最多6个模拟；
3、8 个集成继电器，用于安全概念、故障信息和维护；
4、0.2-1 毫安、4-20 毫安或 RS-485 （Modbus）；
5、彩色背光 2.2 英寸显示屏；
6、15 个彩色状态指示灯；
7、声音报警；
8、导轨安装外壳（TS35）。

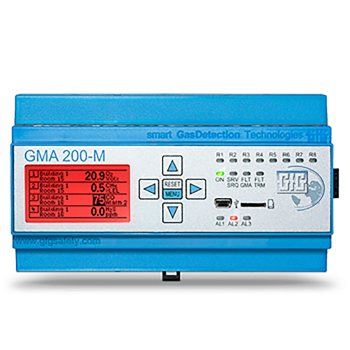

GMA200-MT16控制器
1、适用于所有 GfG 变送器;
2、监控1至16个测量点，数字或模拟皆可；
3、8 个集成继电器，用于安全概念、故障信息和维护；
4、0.2-1 毫安、4-20 毫安或 RS-485 （Modbus）；
5、彩色背光
2.2 英寸显示屏；
6、15 个彩色状态指示灯；
7、声音报警；
8、导轨安装外壳（TS35）。
GMA22-M控制器
1、传感器模块最多可存储 3 个传感器（CC、EC/IR）；
2、在多达 6 个测量点监控多达
3 种气体； 3、集成泵（0.5 slpm）；
4、最多可连接 12 个外部变送器；
5、8 个集成继电器，用于安全概念、故障信息和维护；
6、彩色背光 2.2 英寸显示屏；
7、15 个彩色状态指示灯；
8、视觉和听觉报警；
9、墙壁安装外壳（防护等级 IP54）。

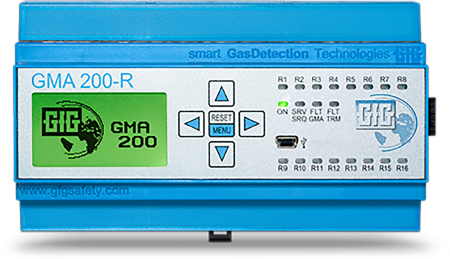

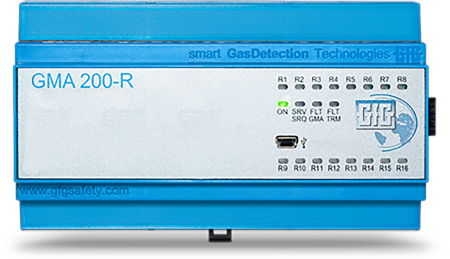

2、继电器

GMA200-MW4控制器
1、GfG继电器适用于 GMA200 和 GMA22 控制器；
2、16 个继电器，每个继电器具有一个无电势转换触点，并带有状态显示；
3、通过 RS-485 接口（Modbus）进行连接；
4、每个控制器最多可连接 4 个继电器模块；
5、顶帽导轨安装（TS35）；
6、通过软件GMA200Config 软件与气体测量仪和PC连接；
GMA200-MW16
1、GfG继电器适用于 GMA200 和 GMA22 控制器；
2、16 个继电器，每个继电器具有一个无电势转换触点，并带有状态显示；
3、通过 RS-485 接口（Modbus）进行连接；
4、每个控制器最多可连接 4 个继电器模块；
5、顶帽导轨安装（TS35）；
6、通过软件GMA200Config软件与气体测量仪和PC连接；
7、2.2英寸彩色显示屏和按钮接口。

3、变送器

CI21气体变送器
1、测量原理：电荷载流子注入（CI）；
2、用于氨的监测；
3、可远程安装传感器（最大电缆长度：2 m）；
4、传感器预期寿命：2 年；
5、信号传输：0.2-1 mA 或 4-20 mA；
6、防护等级： IP54；
7、可在-35°C 的低温环境种使用。

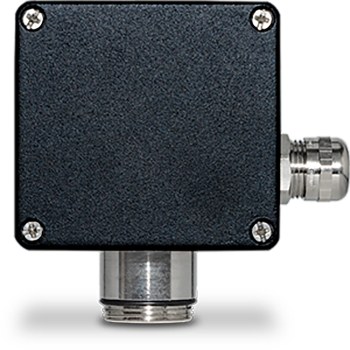

CI21气体变送器
1、测量原理：化学吸附（CS）；
2、适用于可燃气体和有毒气体；
3、可远程安装传感器（最大电缆长度：2 m）；
4、传感器预期寿命：5年；
5、信号传输：0.2-1 mA 或 4-20 mA；
6、防护等级： IP54；
7、可在-35°C 的低温环境种使用。

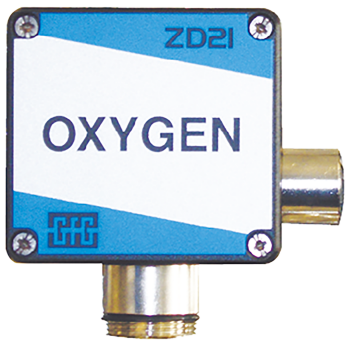

ZD21气体变送器
1、测量原理：二氧化锆（ZD）；
2、用于氧气的监测；
3、可远程安装传感器（最大电缆长度：2 m）；
4、响应时间短（t90 < 2 s）；
5、传感器预期寿命：5 年；
6、信号传输：0.2-1 mA 或 4-20 mA；
7、防护等级： IP54。

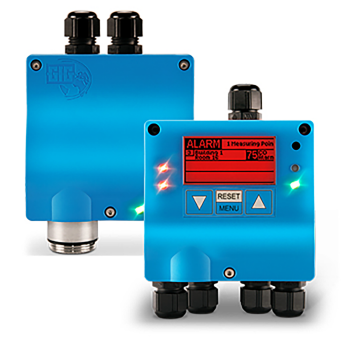

CC22、CC22 D气体变送器
1、测量原理：催化燃烧（CC）；
2、用于易燃气体和蒸气；
3、传感器预期寿命：5 年；
4、信号传输： 0.2-1 毫安 / 4-20 毫安 / RS-485；
5、防护等级： IP54；
6、2.2 英寸彩色显示屏，内置按钮，蜂鸣器（CC22D）.

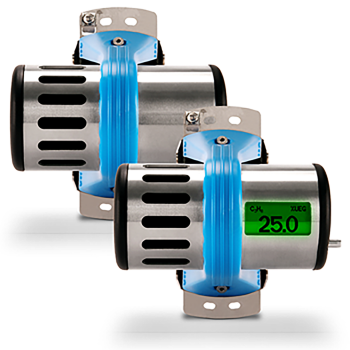

CC22 ex气体变送器
1、测量原理：催化燃烧（CC）；
2、用于易燃气体和蒸气；
3、传感器预期寿命：5 年；
4、信号传输： 0.2-1 毫安 / 4-20 毫安 / RS-485；
5、防护等级： IP65；
6、可用于防爆2区。
CS22、CS22 D气体变送器
1、测量原理：化学吸收（CS）；
2、用于有毒易燃气体和蒸气；
3、传感器预期寿命：5 年；
4、信号传输： 0.2-1 毫安 / 4-20 毫安 / RS-485；
5、防护等级： IP54；
6、2.2 英寸彩色屏，内置触摸按钮，蜂鸣器（CS 22D）。

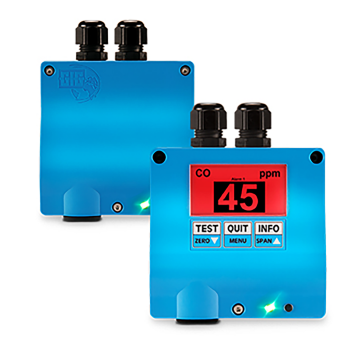

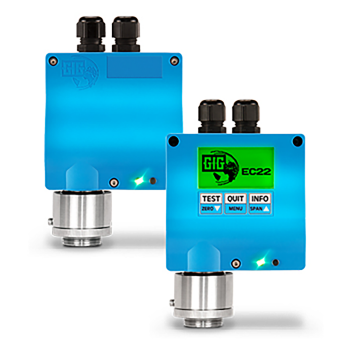

EC22、EC22 D气体变送器
1、测量原理：电化学（EC）；
2、用于有毒易燃气体和蒸气；
3、传感器预期寿命：5 年；
4、信号传输： 0.2-1 毫安 / 4-20 毫安 / RS-485；
5、防护等级： IP54；
6、2.2 英寸彩色屏，内置触摸按钮，蜂鸣器（EC 22D）。
EC22 O、EC22 OD气体变送器
1、测量原理：电化学（EC）；
2、分压传感器，用于含氦气空气中的氧气；
3、传感器预期寿命：5 年；
4、信号传输： 0.2-1 毫安 / 4-20 毫安 / RS-485；
5、防护等级： IP54；
6、2.2 英寸彩色屏，内置按钮，蜂鸣器（EC22 OD）。
EC22 DS气体变送器
1、测量原理：电化学（EC）；
2、适用于有毒和可燃气体（CO、NO、NO2)；
3、双传感器（同时监测 2 种气体）;
4、传感器寿命：> 3 年；
5、防护等级： IP40；
6、信号传输：RS-485。

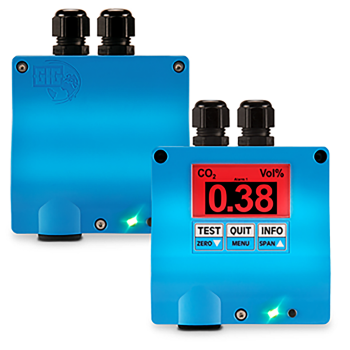

IR22、IR22 D气体变送器
1、测量原理：红外（IR）；
2、用于二氧化碳和易燃气体；
3、传感器寿命：> 5 年；
4、信号传输： 0.2-1 毫安 / 4-20 毫安 / RS-485；
5、防护等级： IP40；
6、 2.2 英寸彩色屏，内置按钮，蜂鸣器（IR 22D）。
IR22 F气体变送器
1、测量原理：红外（IR）；
2、用于二氧化碳；
3、传感器寿命：> 5 年；
4、信号传输： 4-20 mA （支持交流电） / RS-485；
5、防护等级： IP65；
6、温度范围：-40 °C 至 +60 °C;
7、2 个集电极开路和 1 个数字输入。

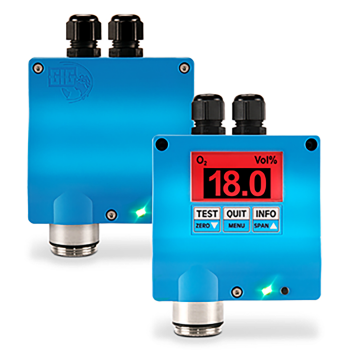

ZD22、ZD22 D气体变送器
1、测量原理：二氧化锆（ZD）
2、用于氧气的监测；
3、传感器预期寿命：4-5 年
4、信号传输： 0.2-1 毫安 / 4-20 毫安 / RS-485；
5、防护等级： IP54；
6、2.2 英寸彩色屏，内置触摸按钮，蜂鸣器（ZD22 D）。

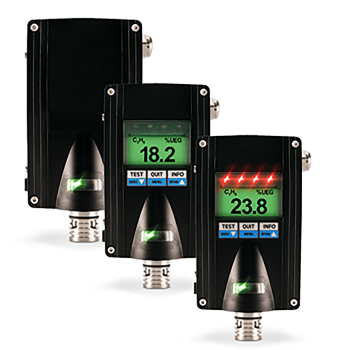

CC28 、CC28 D 、CC28 DA气体变送器
1、测量原理：催化燃烧（CC）；
2、适用于可燃气体和蒸气；
3、响应时间短；
4、传感器的预期寿命：5年；
5、信号传输： 4-20 mA；
6、防护等级： IP64；
7、彩色2.2英寸显示屏，触摸按钮接口（CC28 D）；
8、报警LED，报警蜂鸣器（CC28 DA）。

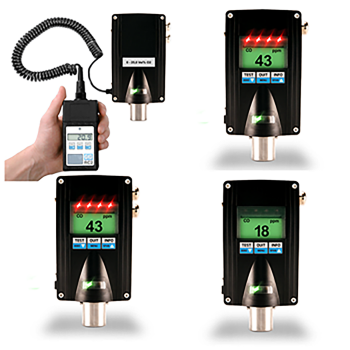

EC28、 EC28 D 、EC28 DA、 EC28 DAR、EC28 B 、 EC28 DB、 EC28 DAB气体变送器
1、测量原理：电化学（EC）；
2、适用于有毒气体、氧气或氢气；
3、GfG变送器响应时间短；
4、传感器的预期寿命：6年；
5、信号传输： 4-20 mA；
6、防护等级： IP64，适用于防爆1区；
7、彩色2.2英寸显示屏，触摸按钮接口（EC28 D、
EC28 DA、EC28 DAR、EC28 DAB）；
8、报警LED，报警蜂鸣器（EC28 DA、EC28 DA、EC28 DAB）；
9、Modbus协议：EC28 B、EC28 DB、EC28 DAB；
10、带有继电器：EC28 DAR。
EC28 i、 EC28 Di 气体变送器
1、测量原理：电化学（EC）；
2、适用于有毒气体、氧气或氢气；
3、GfG变送器响应时间短；
4、传感器的预期寿命：6年；
5、信号传输： 4-20 mA；
6、防护等级： IP64，适用于防爆0区，属于本安型设备；
7、彩色2.2英寸显示屏，触摸按钮接口（EC28 Di）。

CC28 、CC28 D 、CC28 DA气体变送器
1、测量原理：催化燃烧（CC）；
2、适用于可燃气体和蒸气；
3、响应时间短；
4、传感器的预期寿命：5年；
5、信号传输： 4-20 mA；
6、防护等级： IP64；
7、彩色2.2英寸显示屏，触摸按钮接口（CC28 D）；
8、报警LED，报警蜂鸣器（CC28 DA）。
EC28、 EC28 D 、EC28 DA、 EC28 DAR、EC28 B 、 EC28 DB、 EC28 DAB气体变送器
1、测量原理：电化学（EC）；
2、适用于有毒气体、氧气或氢气；
3、GfG变送器响应时间短；
4、传感器的预期寿命：6年；
5、信号传输： 4-20 mA；
6、防护等级： IP64，适用于防爆1区；
7、彩色2.2英寸显示屏，触摸按钮接口（EC28 D、
EC28 DA、EC28 DAR、EC28 DAB）；
8、报警LED，报警蜂鸣器（EC28 DA、EC28 DA、EC28 DAB）；
9、Modbus协议：EC28 B、EC28 DB、EC28 DAB；
10、带有继电器：EC28 DAR。
EC28 i、 EC28 Di 气体变送器
1、测量原理：电化学（EC）；
2、适用于有毒气体、氧气或氢气；
3、GfG变送器响应时间短；
4、传感器的预期寿命：6年；
5、信号传输： 4-20 mA；
6、防护等级： IP64，适用于防爆0区，属于本安型设备；
7、彩色2.2英寸显示屏，触摸按钮接口（EC28 Di）。

4、其它配件

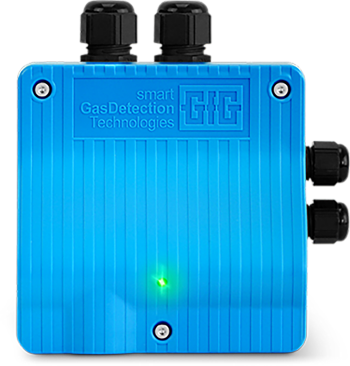

GMA200-RTW
1、适用于继电器模块 GMA200-RT 和 GMA200-RTD；
2、采用 GMA200-MW 设计的壁挂式外壳；
3、带电源（230 V）或不带电源的版本。

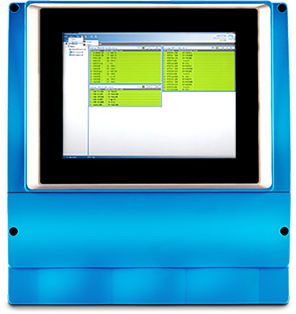

GMA200-TFT8
1、适用于 GMA200 系列控制器；
2、清晰显示测量值和事件；
3、包括可视化软件GMA200-VS；
4、触摸屏功能；
5、采用 GMA200-MW16 壁挂式外壳的
8英寸屏幕（包括电源）；
6、还提供 8、15 和 21.5 英寸尺寸，用于面板安装。

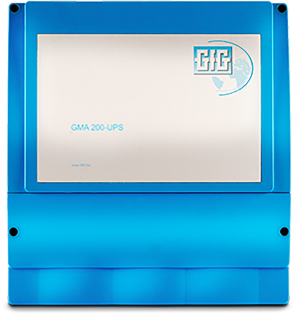

GMA200-UPS
1、适用于 GMA200 系列控制器；
2、在发生故障或电源故障时保护气体报警系统的电源；
3、不同版本：3.4 Ah 表示 1 小时或 5.4 Ah 表示
3 小时桥接时间（每个最大值为 1.8 A）；
4、内置于 GMA200-MW16 壁挂式外壳中
（包括 24 V 直流电源）。
